WK5367-FE灭火器电绝缘性能试验机
1、适应范围适用于水基型灭火器喷射时电绝缘性能试验。将一块尺寸为(1±0.025)m*(1±0.025)m的金属板垂直悬挂在绝缘的支架上,将金属板连接到变压器上,使金属板与大地之间建立一个(36±3.6)kv的交流电压。固定灭火器在绝缘支架上,使喷嘴保持距离金属板中心1m,将金属板通电,打开灭火器喷射,测量流过灭火器与大地间
全国热线

1、适应范围

适用于水基型灭火器喷射时电绝缘性能试验。

将一块尺寸为(1±0.025)m*(1±0.025)m的金属板垂直悬挂在绝缘的支架上,将金属板连接到变压器上,使金属板与大地之间建立一个(36±3.6)kv的交流电压。固定灭火器在绝缘支架上,使喷嘴保持距离金属板中心1m,将金属板通电,打开灭火器喷射,测量流过灭火器与大地间的电流不能大于0.5mA。

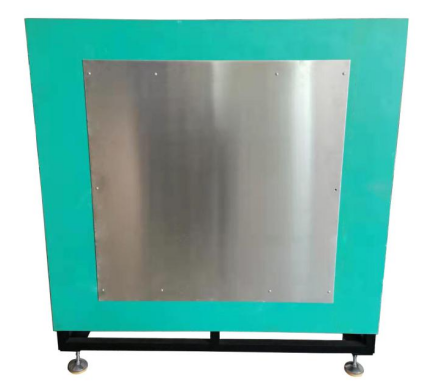

图2、绝缘金属板


2、符合标准:


2.1符合GB4351.1-2005《手提式灭火器》标准的第7.13节“电绝缘试验”;


2.2符合GA86-2009《简易式灭火器》第6.7节“电绝缘试验”,不含“水雾灭火器的雾滴试验”。


2.3符合GB8109-2005《推车式灭火器》第7.7节“电绝缘性能试验”。


3、主要技术参数:


3.1试验电压:为固定电压,(36±3.6)kv;


3.2电流:100mA,变压器带仪表端输出;


3.3漏电流:0~10mA可设定;


3.4漏电流分辨率:0.01mA;


3.5金属尺寸:(1±0.025)m *(1±0.025)m;


3.6金属板及固定架为独立实验室,空间不能小于2.5m*2.5m;客户自备;


3.7绝缘支架:能耐压36kv以上;


3.8当漏电流超过0.5mA时,带声光报警;


3.9喷射装置为气动驱动;见图3

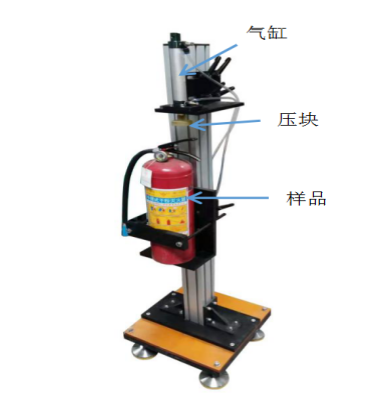

图3、喷射装置




3.10喷射气体为压缩空气,空压机需客户自备;


3.11控制部分:为了安全,设计为远程控制;见图4


3.12控制箱尺寸:长400mm*宽390mm*高650mm


3.13固定架尺寸:长400mm*宽400mm高1410mm


3.14金属板安装架尺寸:长1410mm*宽1020mm*高1510mm


3.15电源;AC220V,5KVA。
